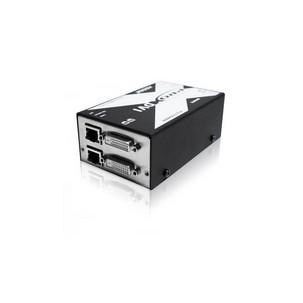

ADDERLink X-DVI PRO MS
Zwei Single-Link-DVI- oder zwei HDMI 1.3a-Videostreams, transparente Übertragung von USB- und Audiosignalen über CATx-Kabel
Der ADDERLink X-DVI PRO MS ist ein Extender der zweiten Generation von Adder, der zwei DVI-Videostreams oder zwei HDMI-Streams, Audio- und USB 2.0-Signale über CATx-Kabel überträgt. Mit dem ADDERLink X-DVI PRO MS können Benutzer jeden Computer mit mehreren Bildschirmausgängen und USB 2.0 über Entfernungen von bis zu 50 Metern mit Auflösungen von bis zu 165 MPixel pro Sekunde (z. B. 1920 x 1200 bei 60 Hz oder 3840 x 2400 bei 17 Hz) steuern. Der X-DVI PRO MS bietet volle Plug-and-Play-Funktionalität und erfasst alle EDID-Daten vom Bildschirm. Damit wird sichergestellt, dass Ihre Hardware stets so konfiguriert ist, dass eine optimale Anzeigequalität erreicht wird.
• Plug and play,
• 50 meter extension distan
• Dual screens at 1920 x 1200 @ 60Hz maximum resolution,
• USB 2.0 Low and Full speed,
• Keyboard, mouse, tablet and touch.
Extender mit vollständiger Unterstützung für Single-Link-DVI
Der Extender ADDERLink X-DVI PRO MS ist für die Übertragung von zwei digitalen Single-Link-DVI-Videostreams mit Auflösungen bis zu 165 MPixel pro Sekunde ausgelegt. 165 MPixel pro Sekunde ist die maximal verfügbare Datenrate von Single-Link-DVI-Verbindungen und wird erreicht, ohne dass die Daten in irgendeiner Weise komprimiert werden müssen. Die durch Single-Link-DVI unterstützten Auflösungen reichen von 640 x 480 bei 60 Hz (25 MPixel/s) bis zu 3840 x 2400 bei 17 Hz (164 MPixel/s).
HDMI 1.3a-Betrieb
Der ADDERLink X-DVI PRO MS kann bei Verwendung von HDMI-zu-DVI-Konverterkabeln HDMI-Videosignale und -Audiosignale mit Taktraten bis zu 165 MHz unterstützen (1920 x 1080 bei 60 Hz, 24-Bit-Farbtiefe). Es werden 8 HDMI-Audiokanäle mit Abtasttiefen von 16, 20 oder 24 Bit bei 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz oder 192 kHz (gleichzeitig mit den am Audioanschluss anliegenden Signalen) unterstützt. HDCP undC-Steuerung werden nicht unterstützt.
Verlängerung der Übertragunstrecke für Audiosignale in CD-Qualität
Zwei Audio-Ports zur Verlängerung der Übertragunstrecke (16-Bit-Stereoaudioports mit Abtastung in CD-Qualität bei 44,1 kHz) stehen für die Übertragung von Audiosignalen vom lokalen Gerät zum Remote-Gerät für den Anschluss eines Audioausgan(Line out) und eines Kopfhörers zur Verfügung.
Transparente USB 2.0-Verbindung
Überträgt USB 2.0-Daten (Low-Speed/Full-Speed) bidirektional, sodass die Signalübertragung beliebiger USB-Geräte auf mehr als 50 Meter über dieselben CATx-Kabel erweitert werden kann. Dadurch ist der X-DVI PRO MS optimal für verteilte Workstations an Standorten geeignet, an denen Umweltbelastungen wie Wärme und Lärm reduziert werden sollen. Ein typisches Beispiel dafür sind Studios für die Postproduktion. Durch die Zentralisierung der Workstations kann zudem die Betriebslebensdauer verlängert werden, indem eine optimale Temperatursteuerung und minimale physische Störungen sichergestellt werden.
Übertragung über CATx-Kabel
Der ADDERLink X-DVI PRO MS benötigt ein CATx-Kabel (CAT7a empfohlen) pro Monitoranschluss. Der X-DVI PRO MS überträgt Videosignale zusammen mit USB-Daten und Audiosignalen über ein einziges CATx-Kabel. Je nach Kabeltyp können die Qualität und die Verbindunentfernungen variieren. Ausführliche Informationen finden Sie in den technischen Daten.
Die erweiterten DDC-EDID-Profildaten vom Anzeigegerät werden erfasst, um sicherzustellen, dass Ihr System so konfiguriert ist, dass es die optimale Videoleistung erbringt.
|
Technischedaten
Intelligente Kabelmodelle
Der X-DVI PRO MS wurde für den Einsatz in vielen unterschiedlichen Umgebungen mit vielen verschiedenen Typen und Ausführungen von Kabeln entwickelt. Um stets die optimale DVI-Signalqualität sicherzustellen, hat Adder Modelle für eine breite Palette von Kabeln entwickelt und diese Modelle in den X-DVI PRO MS integriert. Dadurch ist der Benutzer hinsichtlich der CATx-Verbindung flexibler und kann die vorhandene CATx-Infrastruktur nutzen.
